產品概述

GKYWG-58磁致伸縮液位計是基于維拉利效應設計的遠傳式連續液位測量?jī)x表。適用于敞開或密閉容器內的液位和界位的測量。磁致伸縮液位計由于其測量精度高，維護率低，現成為遠傳式連續測量液位儀表的理想選擇。

磁致伸縮液位計工作時，變送器的觸發電路部分激勵出脈沖電流，電流沿磁致伸縮線傳播產生脈沖電流磁場。在磁致伸縮液位計的傳感器測桿外配有磁性浮子，浮子沿測桿隨液位的變化而發生位移。在浮子內部裝有磁環，當脈沖電流磁場與浮子磁環磁場相遇時，浮子周圍的磁場發生改變從而使磁致伸縮線在浮子停留的位置產生一個扭轉波脈沖，這個脈沖以固定的速度沿磁致伸縮線傳回至變送器由檢測電路檢出，通過中央處理器計算脈沖電流與扭轉波脈沖的時間差可以準確地確定出浮子所在的位置，即液面的位置。變送器模電轉換電路輸出4-20mA或RS485 MODBUS信號，從而實現液位信號遠傳的目的。

產品特點

功能多，可同時測量?jī)?chǔ)罐的液位、界位、單點溫度、多點平均溫度，選接罐旁顯示器可以實現罐下顯示并輸出到控制室

壽命長，無可動部件、少維護量

精度高，操作簡單，量程大

安裝簡單，模塊化設計，儀表具有自檢功能

功耗低，儀表采用低功耗設計，直流5V儀表即可正常工作

中英文菜單可以切換，智能菜單

機械電路可以實現數據遷移

輸出信號4~20mA/HART、RS485 MODBUS可選，可現場指示或遠程進入PLC或DCS系統

具有防靜電、抗浪涌、抗干擾及電磁兼容設計

保護電路，電源線接反不會損壞電路

實用場景多，可以測量原油儲罐的原油、乳化層、水、多點溫度等多個參數

典型應用

1、石油工業（成品油儲油庫，通過罐表遠程與存量管理系統，將磁致伸縮液位計與系統計算機構成一個理想的監控管理系統）

2、化學工業（在化學工業領域里，工業儲罐的選擇，可以滿足化工領域的要求）

3、食品工業、LPG/LNG等，可滿足單一或多項測量功能要求（液位、界面位、單點溫度、多點溫度等）

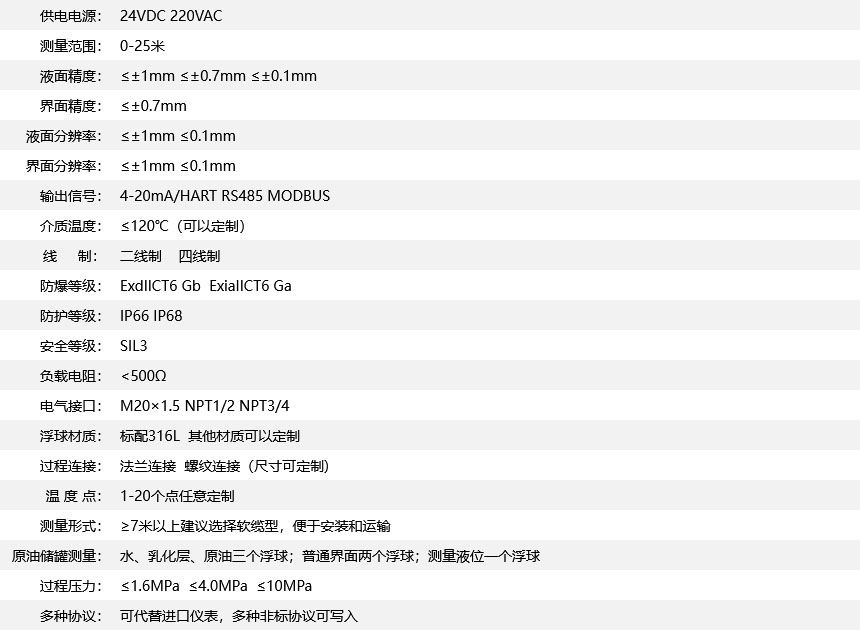

技術參數

外形尺寸

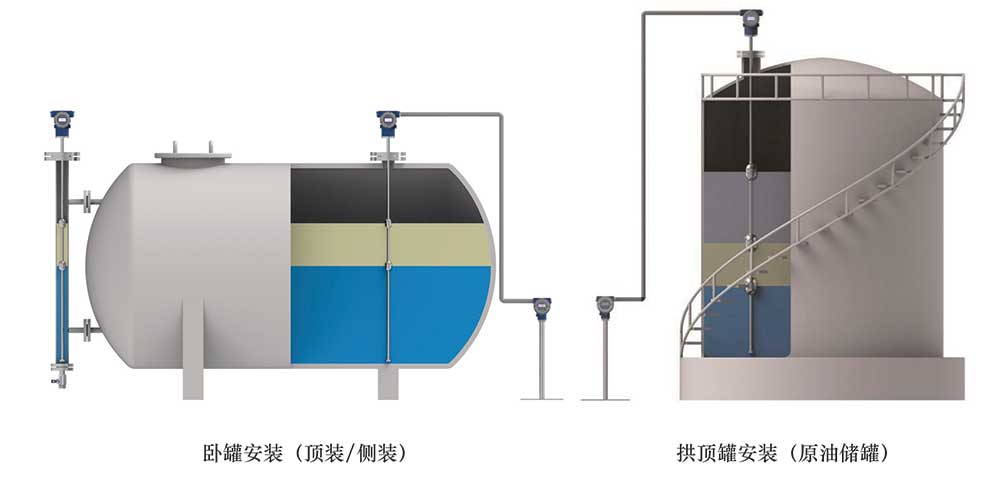

安裝示意

安裝要求：一般采用標準法蘭或螺紋安裝于罐頂，特殊工況選擇側側垂直安裝，為方便調試，儀表安裝建議在有平臺的地方。

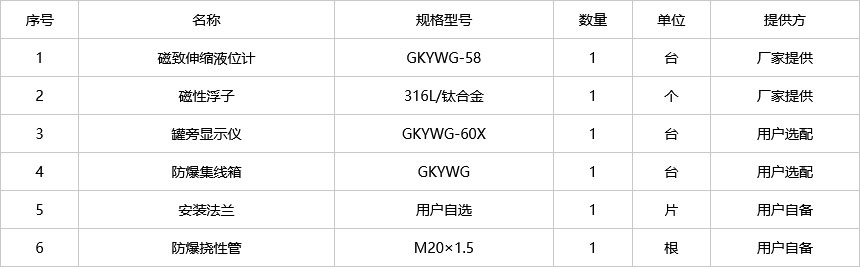

配置表

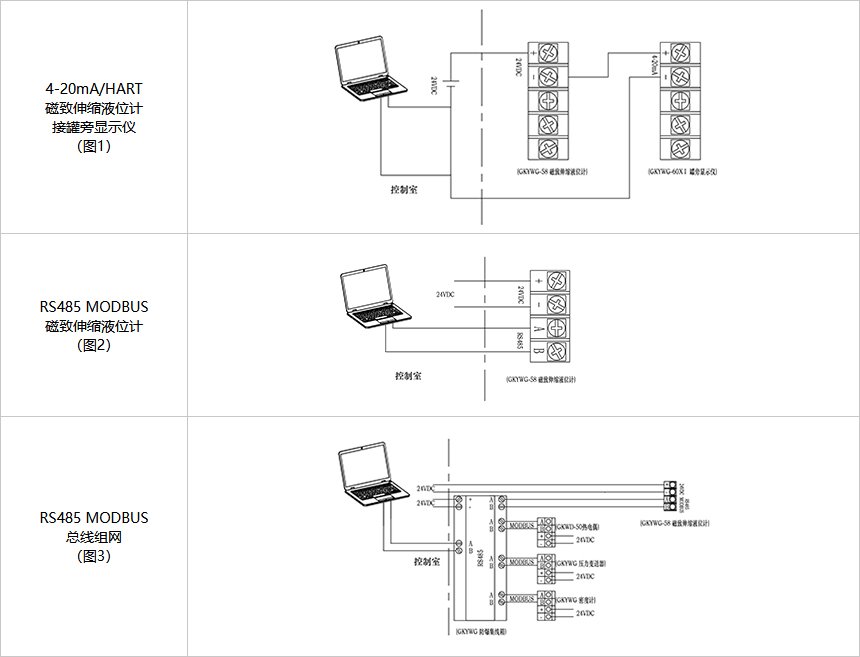

電氣連接

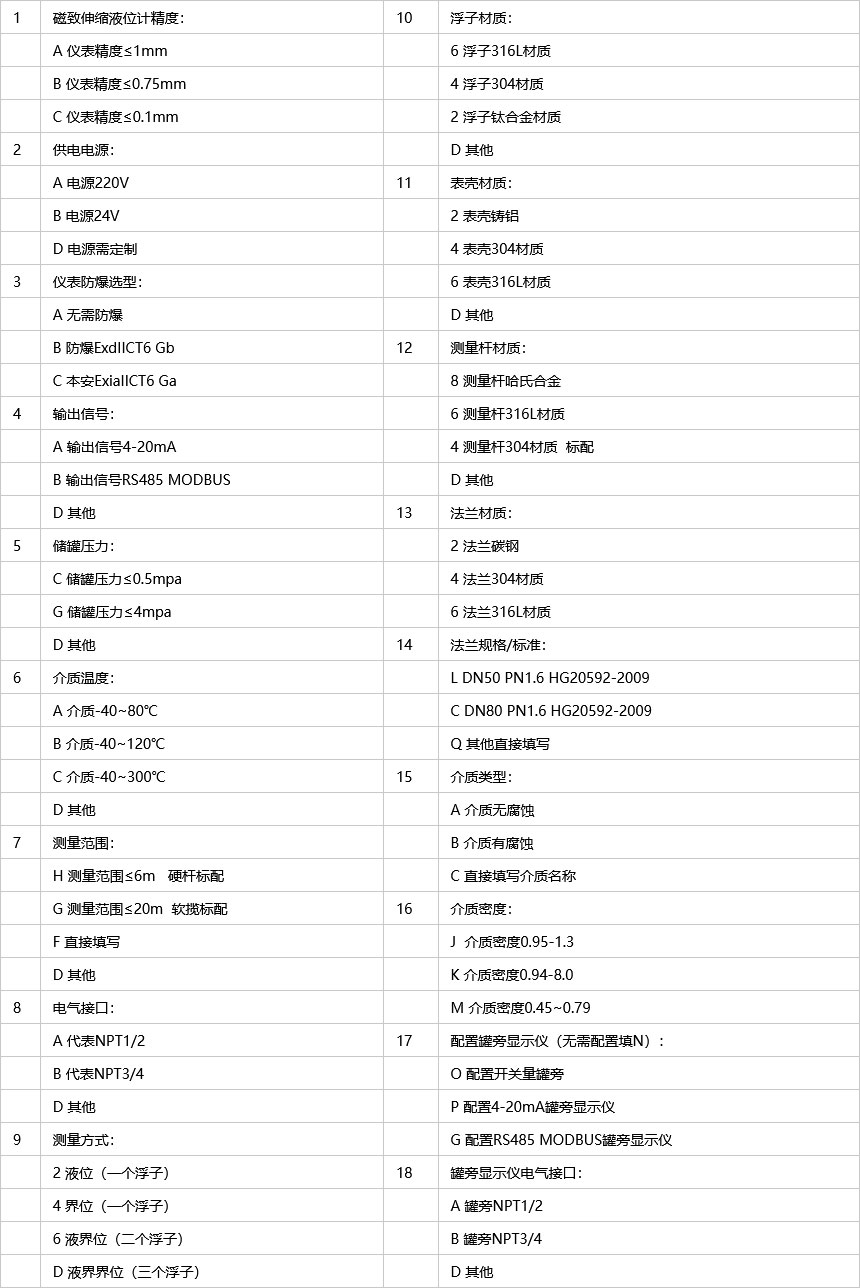

訂貨選型
